汎用オートライトユニットを取り付けました。
 |
コムエンタープライズの12V汎用オートライトユニット |
|
| 車速連動タイプもありますが、ELEMNTはHIDなので、 |
| 通常タイプを選択しました。 |
|
楽天で送料込み\5,272でした。
|
|
|
|
|
|
|
|
 |

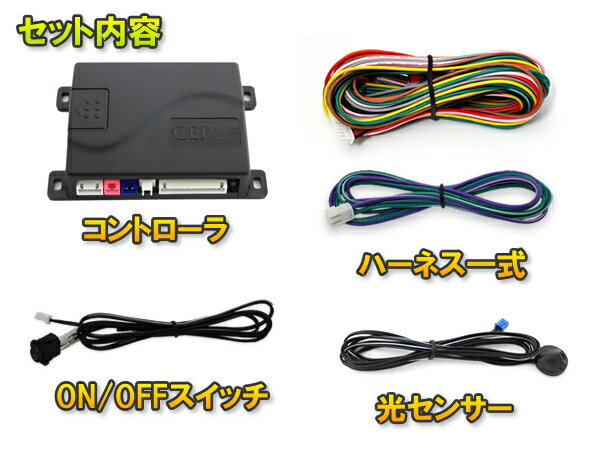

セット内容 |
|
| コントローラーの寸法は測りませんでしたが、 |
| 12cm×8cm×3cm程度だったと思います。 |
|
| またハーネス一式の下側、寒色の線は一般的な |
| 車両の場合、使用しません。 |
（ヘッドライトリレー未装着車用）
|
|
|
|
|
|
|

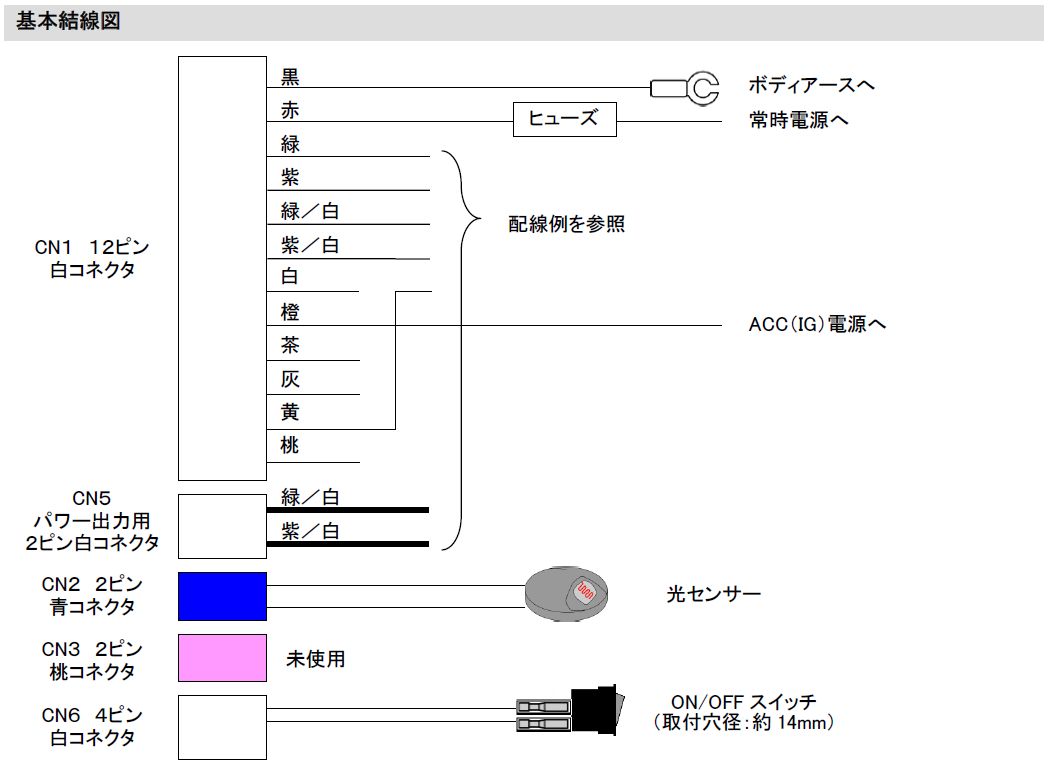

基本結線図 ※クリックで拡大 |
|
| CN5は上記のヘッドライトリレー用です。 |
| ELEMENTでは不使用。 |
|
|
|
|
|
|
|
|
|
|

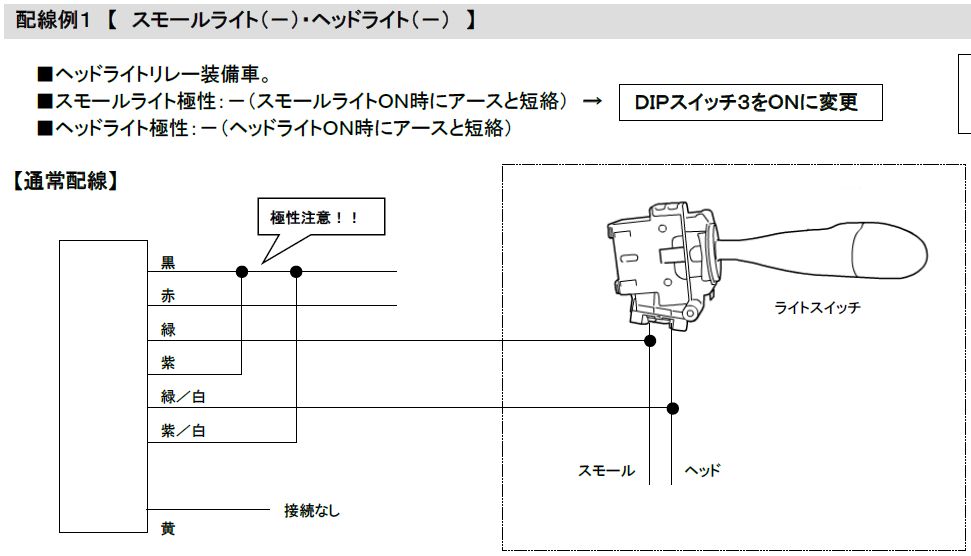

配線例１ ※クリックで拡大 |
|
| ELEMENTの配線例です。 |
|
| ライトSWはマイナスコントロールなので、 |
| 紫と紫／白のコモン線はアース接続です。 |
|
|
|
|
|
|
|
|
車両側配線 ※クリックでpdfが開きます。 |
|

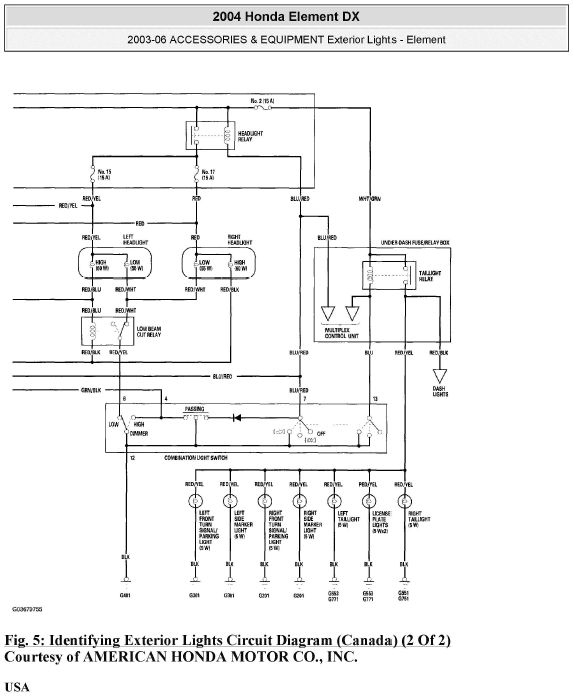

| ELEMENTの回路図です。 |
|
| 13番端子：BLU（青線）がスモールON |
| 7番端子：BLU/RED（青／赤線）がライトON |
|
| CD版整備マニュアルからの抜粋ですが、詳細が見難い点は |
| ご容赦を。 |
| 元からです（汗 |
|
|
|
|

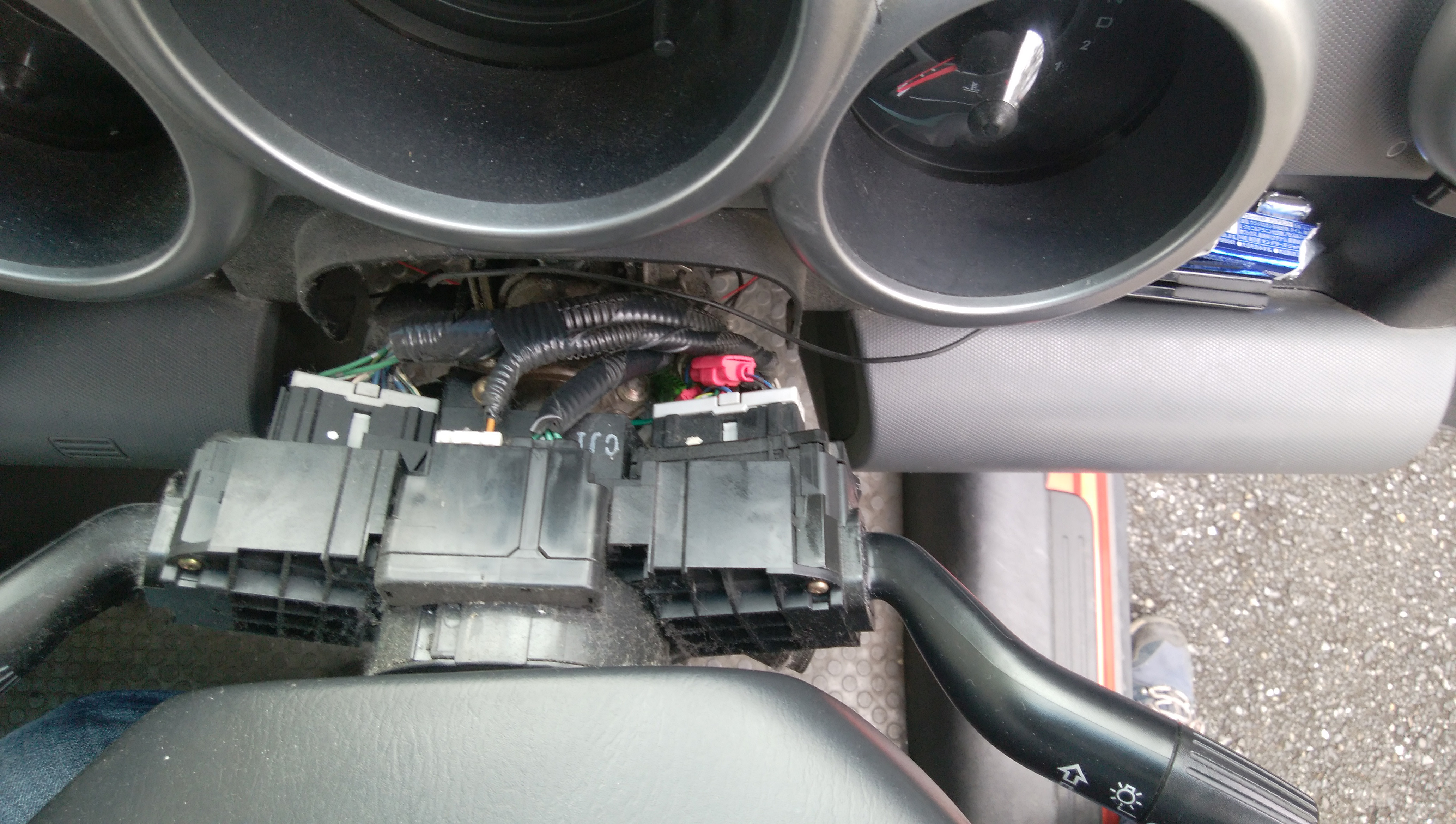

コラムカバー内部 ※クリックで拡大 |
|
| コラムカバーを外したところです。 |
|
| ウインカーレバー根元のコネクタから |
| 信号を取り出します。 |
|
| 施工済み写真なので、赤いカプラーが |
| 見えているところになります。 |
|
|
|
|
|

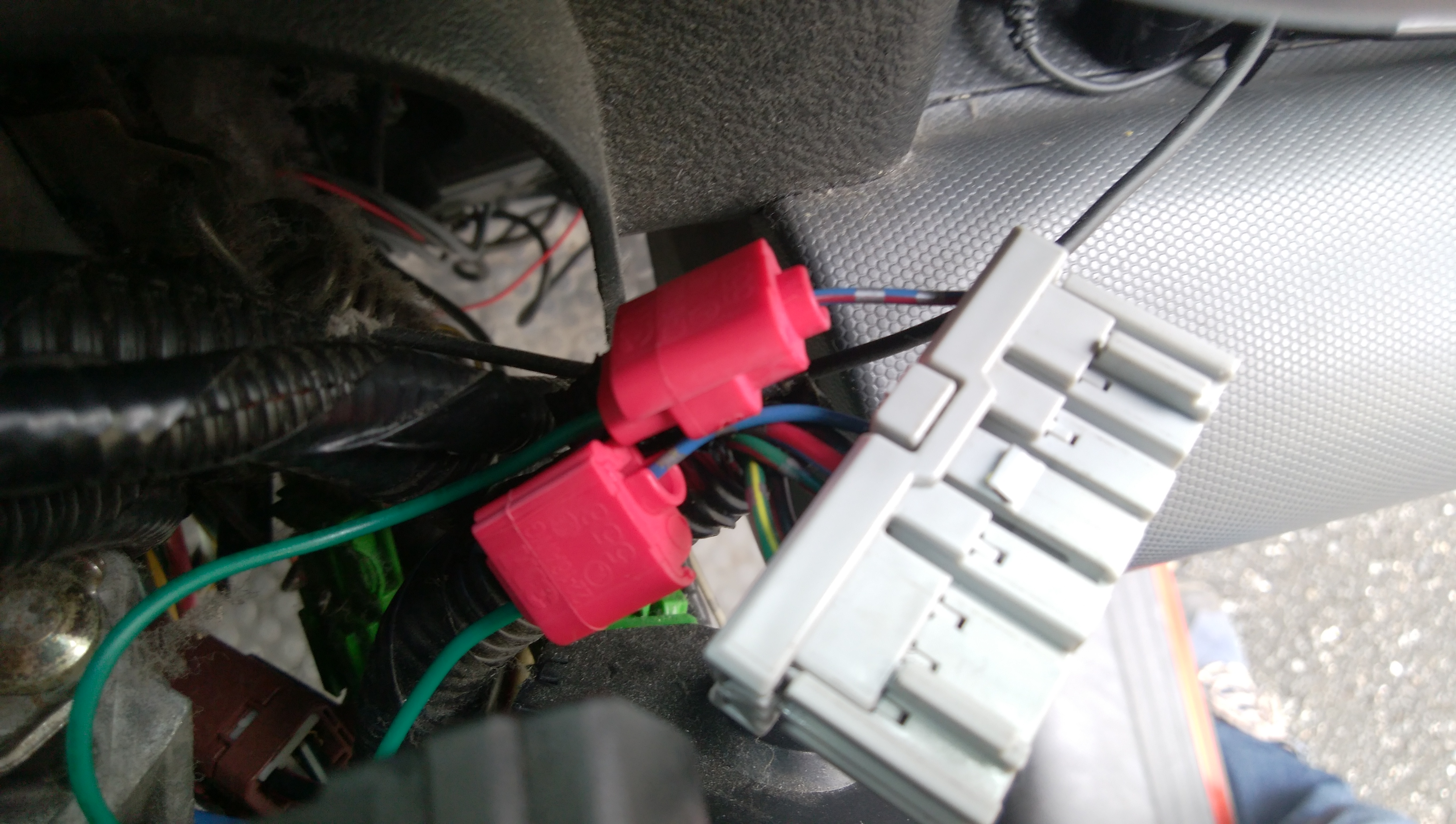

コネクタ部詳細 ※クリックで拡大 |
|
| コネクタ部の詳細です。 |
|
| 青線（中央付近）がスモールON |
|
| 青／赤線（端の方）がライトON |
|
|
|
|
|
|
